Sophos: Voip/SIP mit Telekom DeutschlandLAN

Sophos: Voip/SIP mit Telekom DeutschlandLAN

Bei einem DeutschlandLAN Anschluß wird SIP/VOIP über die bestehenden Internetleitung realisiert. In dem Beispiel habe ich einen DSL Anschluß welcher über eine Sophos UTM 9.5 realisiert wird und eine Avaya IP Office Anlage mit mehreren Telefongeräten. Die Telefonanlage hängt im lokalen Netz – man könnte auch die Telefonie trennen und auf ein eigenes Interface der Sophos legen oder ein eigenes VLAN verwenden, das war jedoch hier nicht gewünscht.

An der TAE Dose (kein NTBA oder Splitter dazwischen) hängt ein Telekom Speedport Entry 2 welcher ADSL und VDSL beherscht.

An dem Port LAN1 hängt ein LAN Kabel welches auf einen Netzwerk-Port der Sophos geht. Die PPPoE Einwahl läuft erfolgreich über diesen Port. Internet wird über diesen Anschluß realisiert.

Die Zugangsdaten wurden wie folgt eingerichtet:

Username: <Anschlusskennung><Onlinekennung><Mitbenutzer>@t-online.de
Kennwort: <Kennwort>

Bei VDSL bitte darauf achten, das bei der Sophos VDSL bei der PPPoE Einwahl erfolgt und auch VLAN7 getaggt ist. Sollte ein VDSL Modem mit integriert sein, bitte auch schauen ob diese ein VLAN Tagging benötigt.

Die DNS Server waren zuvor auf externe von Google eingestellt, diese habe ich jedoch auf die externen DNS Server welche bei der PPPoE Einwahl bereitgestellt werden (falls nicht automatisch, dann fest einstellen – Adressen können in dem PPPoE Log eingesehen werden). Dies wird benötigt, da die Services über DNS (z.B. _sip._regs.sip-trunk.telekom.de) aufgelöst werden müssen. Bei der Avaya IP Office kann man für die SIP Verbindung gar eigene DNS Server angeben – somit würde diese Anpassung nicht benötigt.

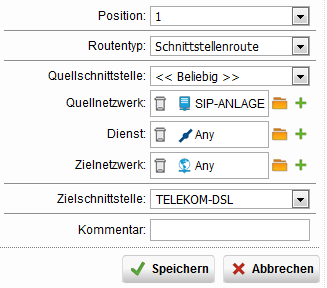

Eine Besonderheit, die ich habe in meinem Fall ist, das ich nicht über die ADSL Leitung rausgehe, sondern Parallel über eine weitere SDSL Leitung, damit jedoch die Telefonanlage auch die Leitung nutzt auf der das Voip läuft, habe ich eine neue Richtlinienroute erstellt (Schnittstellen & Routing > Statisches Routing > Richtlinien Routing > Neue Richtlinie) wie folgt:

Ob diese Regel funktioniert, testet man am besten an einem PC – wenn man die Seite wieistmeineip.de aufruft und die Regel aktiviert muss sich die IP über die man rausgeht ändern auf die Adresse der DeutschlandLAN Leitung.

Je nach Bandbreite sollte man auch noch ein QoS für SIP erstellen.

Dazu dann unter Schnittstellen & Routing > Status die Ports aktivieren und die richtigen Bandbreiten einstellen (in MBit). Dann unter Verkehrskennzeichner einen neuen Eintrag erstellen wie folgt (Adresse der Telefonanlage):

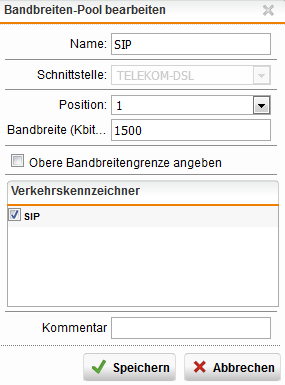

Und anschließend noch unter Bandbreiten Pools noch einen entsprechenden Bandbreitenpool anlegen wie folgt:

Wenn man dann in der Telefonanlage sieht, das sich die Anlage registriert die Rufnummer 0800 55 10033 anrufen, danach beginnt dann die Portierung.

Wird später komplett auf diese Leitung umgestellt sind weitere Anpassungen erforderlich:

  • Im Kundencenter feste IP aktivieren (evtl. übernehmen).
  • DNS Eintrag anpassen.
  • Ist DNS eingerichtet kann man nach kurzer Zeit auch im Kundencenter den DNS-Reverseeintrag einrichten.
  • Kontrollieren ob Name auch auf eventuelle Zeritifikat passt (z.B. bei Exchange Server).
  • Evtl. vorhandene Einträge im SPF für DNS Eintragen (siehe https://www.leibling.de/email-spf-erstellen/).
  • NAT und Firewallregeln anpassen.
  • Schnittstellenrouting entfernen.
  • QoS anpassen sofern eingerichtet.

Update:

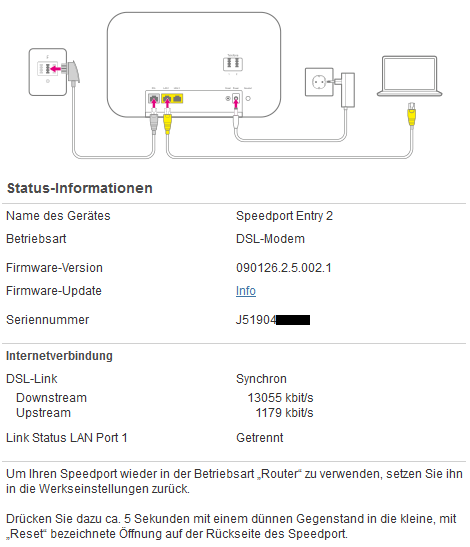

In einem bestimmten Falle wurde die Leitung auch direkt von ADSL auf VDSL umgestellt. Es ist ein Speedport Entry 2 vor Ort eingesetzt – mit dem aktuellsten Firmwareupdate (zu finden unter https://www.telekom.de/hilfe/geraete-zubehoer/router/speedport-entry-2/firmware-zum-speedport-entry-2?samChecked=true) war dieses auch VDSL Kompatibel und konnte auf LAN2 im Modem Betrieb den Status ausgeben (http://169.254.2.1). Dort kann man dann die Verbindung einsehen:
